erwin 7.3.0 버전 사용
mysql 8대 사용
기존 테이블 연동하는 내용임
1. 자신의 컴터와 디비와 erwin 버전에 맞게 odbc 설치
나는 obdc 8대 32비트 설치함
아래 공홈에서 다운받아서 디폴트 옵션으로 next해서 설치완료하삼
https://downloads.mysql.com/archives/c-odbc/
MySQL :: Download MySQL Connector/ODBC (Archived Versions)
Please note that these are old versions. New releases will have recent bug fixes and features! To download the latest release of MySQL Connector/ODBC, please visit MySQL Downloads. MySQL open source software is provided under the GPL License.
downloads.mysql.com
2. 설치완료 후 윈도우에서 obdc 설정 하기
윈도우 검색창에서 선택 또는 제어판 들어가면 나옴
켜서 우측에 추가 버튼 클릭
설치한 musql odbc 추가
자신이 연결하고싶은 데이터베이스 연결 후 ok 버튼 클릭
그럼 팝업 닫히고 목록에 나옴
그럼 확인 눌러서 창 끄기
3. erwin 켜서 모델 만들고 디비 연결
상단에 Tools - Reverse Engineer.... 클릭

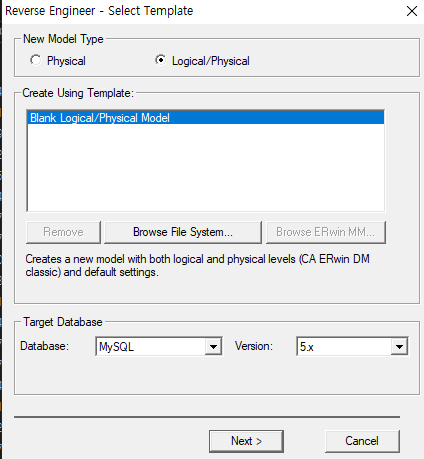

논리 물리 선택해주고 next

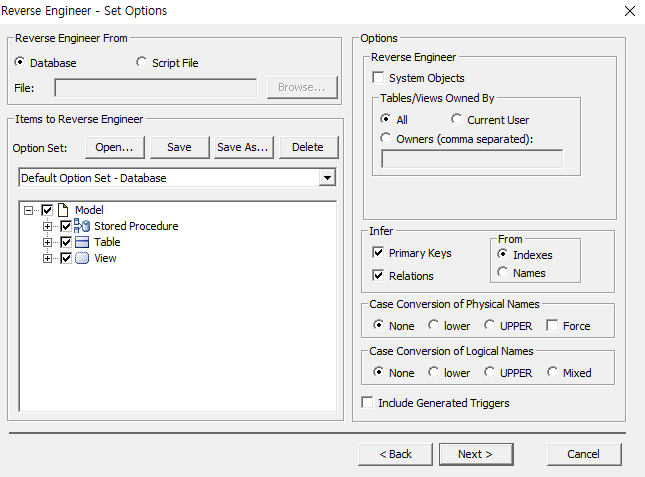

원하는 옵션 선택 후 next

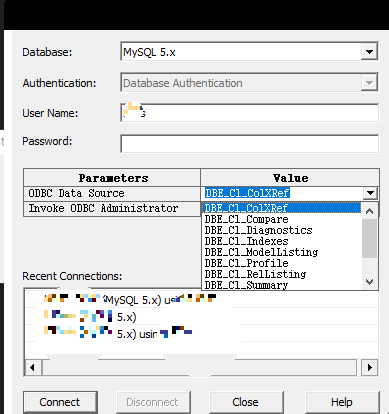

obdc data source에서 아까 추가해준 mysql 찾아서 선택 후 connect하면 완성 ㅎ
user name이랑 password는 안써도 되는 듯 ㅎ
4. 끗 ㅎ
이제 여기서 더 설계 하면 댐 ....
빠이
